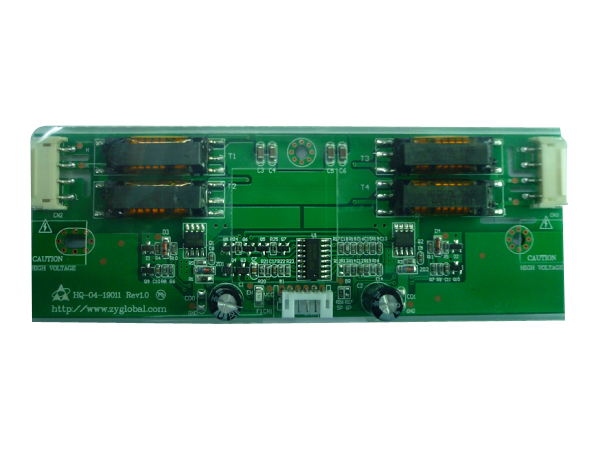

HQ-04-19011 |
功能特征
·高性能、高效率、运行温度低、电流误差小。
·调亮范围均匀。
·具备开路、短路、过载、过流保护功能。
·实用多种TFT Panel，兼容性好。
·可根据客户设计要求,提供相适应的产品。
电性能参数
| NO. |
内容 |
代表符号 |
条件 |
最小值 |
典型值 |
最大值 |
表示单位 |
| 1 |
输入电压 |
V in |
正常工作电压范围 |
10.8 |
12 |
13.2 |
V |
| 2 |
输入电流 |
I in |
V in=12V, 调亮电压=0V (4灯管) |
|
2.2 |
0.7 |
A |
| 3 |
输入功率 |
P in |
V in=12V, 调亮电压=0V (4灯管) |
|
26 |
|
W |
| 4 |
开关机控制电压 |
V on |
开机电压 |
2.4 |
|
5.0 |
V |
| V off |
关机电压 |
0 |
|
1.2 |
V |
| 5 |
调亮电压 |
V adj |
0V (Max) 5V(Min) |
0 |
|
5 |
V |
| 6 |
输出电压 |
V out |
Vin=12v,Iout=7.5mA(其中1灯) |
620 |
650 |
720 |
V |
| 7 |
输出电流 |
I out(最小) |
Vin=12V, Vadj=5.0V(1灯) Ta=25℃ |
2.5 |
3.0 |
3.5 |
mA rma |
| I out(最大) |
Vin=12V, Vadj=0V(1灯) Ta=25℃ |
7.0 |
7.0 |
7.8 |
mA rma |
| 8 |
输出频率 |
Freq |
正常工作状态 |
40 |
50 |
60 |
KHz |
| 9 |
启动击穿电压 |
V open |
不接负载 V in=12V, Ta=0℃ |
|
1400 |
1780 |
V rms |
| 10 |
启动保持时间 |
T SCP |
不接负载 V in=12V, Vadj=0V |
1 |
1.25 |
2 |
S(秒) |
| 11 |
工作效率 |
η |
Vin=12V,负载=100KΩ |
90 |
|
|
％ |
| 12 |
电流平衡 |
* (不同的负载) |
mArms |
| 13 |
开路保护 |
完善的开路保护 |
| 14 |
短路保护 |
完善的短路保护 |
参数更改将实用于不同的TFT PANEL具体电流参数可根据配屏作出调整

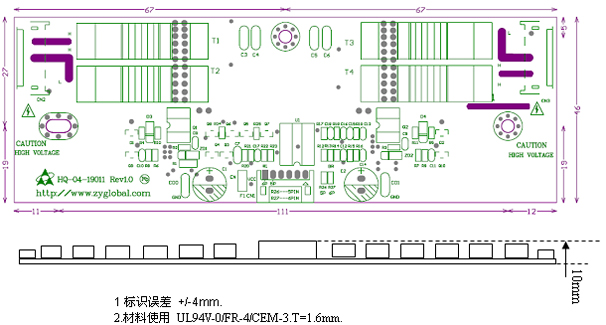

结构和尺寸图
湿度及温度要求范围
| 温度要求 ( ℃ ) |
运行温度 |
0℃- 60℃ |
| 存储温度 |
-25℃- +85℃ |
| 湿度要求 ( % ) RH |
85％最大 |
输入输出连接器(排插)厂商
| 输入输出连接器(排插)厂商 |
位号 |
| 1 |
输入连接器 |
JST或相同产品厂商 |
5 PIN 2.0MM/SMT |
CN1 |
| 2 |
输出连接器 |
JST或相同产品厂商 |
SM02B-BHS-1-TB(JST) |
CN2 |
输入输出连接器端子定义及功能
| CN1(输入排插) |
CN2,CN3,CN4,CN5,CN6,CN7
(高压输出排插)(SM02B-BHS-1-TB) |
| Pin No. |
功能 |
符号 |
Pin No. |
功能 |
符号 |
| 1，2 |
输入电压 DC10.8 to13.2V / 12V典型值 |
Vin |
1 |
高压端 电流范围
3.0 to 7.5mA |
Vhigh |
| 3 |
开关机控制电压
DC 0 to 5V/5V(开机) |
Vsb |
2 |
低压端 3-7V |
Vlow |
| 4 |
调光控制电压
DC 0 to 5V / 0V最亮 |
Vbr |
|
| 5，6 |
接地 0V |
Gnd |
|
**本机型的详细规格书更改恕不另行通知
|
|
|
|
|
